INTERFACE拉扭復合力傳感器



　　顧名思義，該傳感器可以同時測量拉壓力和Z軸上的扭矩，相當于將一個拉壓力傳感器和一個扭矩傳感器集成到了一起，并且充分考慮了傳感器的串?dāng)_，減小拉壓力和扭矩信號相互之間的干擾。

       接線圖

         傳感器接線方式和普通的力傳感器基本相同，區別就是，傳感器擁有兩個獨立的通道，因此需要配兩個放大器或者儀表

　　1.接放大器

　　如圖所示，柱式力傳感器內部是一個電橋，輸出有四根線，EXC+和EXC-接激勵電源，也就是給傳感器供電，一般是給5V或者10V的直流電壓；SIG+和SIG-為信號輸出，傳感器輸出信號很小，一般只有幾個mV，所以我們通常會接一個信號放大器，就可以輸出標準的電壓或者電流信號，比如±5V，±10V，4-20mA，當然也有RS232/RS485等各種數字信號輸出



　　2.接儀表

　　如圖所示，傳感器和儀表的接線方法與放大器基本相同，不同的是，儀表可以輸出開關量信號，方便做一些簡單的自動化控制。


     數字量輸出

     可以看出，力傳感器本身都是輸出微小模擬信號，但是和放大器匹配之后，就可以輸出各種數字信號了，比如RS232，RS485，Canbus，以太網，無線藍牙，WiFi等等。


   選型表

1216拉扭復合力傳感器

量程：250/125, 500/250, 1K/500, 2K/1000 (lbf)/(inch-lb)
精度：0.04%F.S.
材料：不銹鋼
尺寸：直徑104.3mm
靈敏度：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

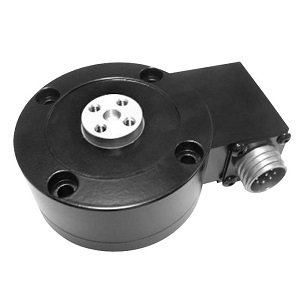

1516小量程拉扭傳感器

量程：100 lb 50 lbf-in (Axial/Torsion)
精度：0.04%F.S.
串?dāng)_小
尺寸：直徑3inch
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等

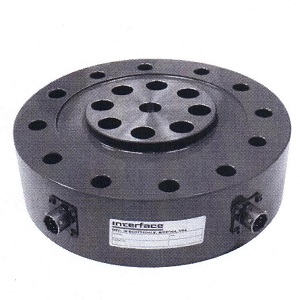

2816拉扭傳感器

量程：3.3K/2K, 5K/3K, 10K/6K, 15K/7.5K (lbf)/(inch-lb)
精度：0.05%F.S.
材料：不銹鋼
尺寸：直徑154
輸出信號：2mV/V
配變送器輸出：±5V，±10V，4-20mA，RS232，RS485等
